Для того чтобы обеспечить защиту человека от поражения электрическим током, используется дифференциальный автомат. В состав такого оборудования входит одновременно три вида расцепителей:
- электромагнитный, защищающий от короткого замыкания;
- тепловой, предотвращающий от токов перегрузки;
- дифференциальный, срабатывающий на утечку тока в цепи, выходящую за пределы установленного максимума.
Подобный тип коммутационных аппаратов ещё именуют устройствами защитного отключения. Данный класс включает помимо дифавтоматов ещё и реле. Электромагнитный и тепловой расцепители в конструкции последнего отсутствуют. И в том, и в другом случае речь идет о дифзащите.
Принцип действия дифференциального автомата
Для того чтобы понять, как это работает, необходимо разобраться с таким понятием, как ток утечки. Если рассматривать последовательную цепь, то можно отметить, что величина тока не изменяется, независимо от выбранной точки. Присутствуют только незначительные потери на работу оборудования, а также утечка, которую можно списать на переходное сопротивление и несовершенную изоляцию. В нормальном режиме ток как в нулевом, так и в фазном проводнике практически одинаков по величине, разницу же именуют допустимым током утечки дифференциального автомата, измеряемым в миллиамперах.
Ток утечки может во много раз возрасти, если случается авария, в качестве последней обычно выступают пробои через изоляцию на земле. При подобных проявлениях дифференциальным автоматом питание отключается в автоматическом режиме, что можно спасти человеческую жизнь.

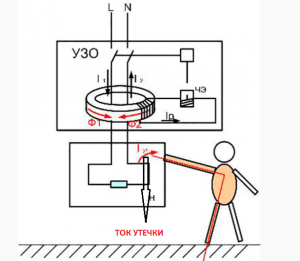

В УЗО установлен суммирующий трансформатор — через него проходят нулевой и фазный проводники. В нормальном состоянии ток, распространяющийся по фазному проводу, компенсируется тем, что возвращается по нулевому проводу. Получается, что напряжения на вторичной обмотке суммирующего трансформатора недостаточно для того, чтобы сработала электромагнитное отсечка. Лишь в том случае, когда доля тока уходит в качестве утечки, неизменно возникает перекос между нулём и фазой. Получается, что уходит гораздо больше, чем возвращается, в результате напряжение на вторичной обмотке растёт и дифавтомат отключается автоматически.
Классификация дифференциальных автоматов
Для того чтобы подобрать подходящий дифавтомат, необходимо учесть, что именно будет подключено через него:
- Аппараты в 10 миллиампер позволяют использовать освещение и розетки в ванных и детских комнатах либо кухонные, расположенные в непосредственной близости с плитой.
- 30 миллиампер — традиционный дифавтомат для обычных бытовых розеток.
- 100 миллиампер — дифавтоматы для групповых щитов.
- 300 миллиампер используются в качестве вводных для обеспечения защиты длинных кабельных линий от пробоев и возгораний.
